मीडियम पावर ट्रांसफार्मर कोर असेंबली के लिए स्वचालित ईआई-66 लेमिनेशन स्टैकिंग मशीन, ±0.1 मिमी सटीकता, 250 स्टैक/मिनट, पीएलसी नियंत्रण, सीई

EI-66 मध्यम शक्ति वाले ट्रांसफार्मर कोर असेंबली के लिए स्वचालित लेमिनेशन स्टैकिंग मशीन

ईआई-66 स्वचालित लेमिनेशन स्टैकिंग मशीन मध्यम क्षमता वाले ट्रांसफार्मर कोर उत्पादन के लिए विशेष रूप से निर्मित है, जो ईआई-66 सिलिकॉन स्टील लेमिनेशन को सटीकता और विश्वसनीयता के साथ संभालती है।यह 50-200 VA पावर ट्रांसफार्मर बनाने वाले निर्माताओं के लिए मैनुअल या अर्ध-स्वचालित तरीकों से आदर्श उन्नयन है, वर्तमान/वोल्टेज उपकरण ट्रांसफार्मर, और रिएक्टर कोर। बंद-लूप पीएलसी नियंत्रण के तहत, मशीन पूर्व-लूप रोबिन में बारी-बारी से ई प्रकार और आई प्रकार के टुकड़े टुकड़े खिलाता है,अधिक या कम 0 के स्टैकिंग सटीकता के साथ प्रति मिनट 250 स्टैक तक की गति से इंटरलेव्ड स्टैकिंग प्रक्रिया को पूरा करना.1 मिमी. यह अंतर त्रुटि और ढीली स्टैकिंग को समाप्त करता है जो मैनुअल ऑपरेशन में आम है, कोर पारगम्यता स्थिरता को 95 प्रतिशत से ऊपर उठाता है।

सिलिकॉन शीट से तैयार कोर तक एक स्वचालित चक्र

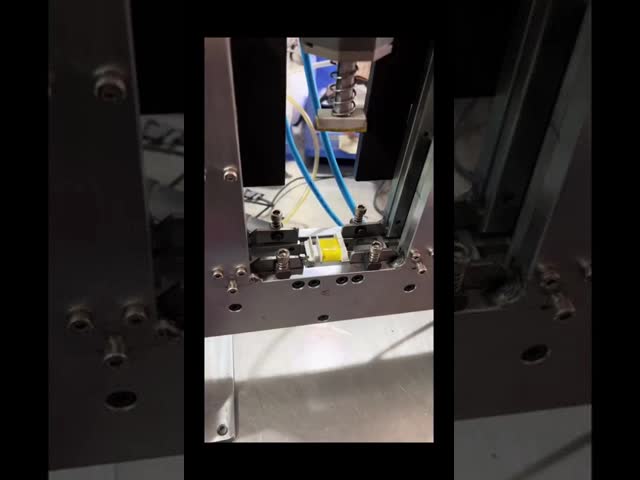

ईआई-66 स्टैकिंग प्रक्रिया एक सुव्यवस्थित एकल चक्र कार्यप्रवाह का पालन करती हैःऑपरेटर पूर्व-कट EI-66 सिलिकॉन स्टील शीट स्टैक को फ़ीडिंग पत्रिका में लोड करता है और घाव को फिटिंग पर रखता है. पीएलसी प्रणाली फिर वायवीय फ़ीडिंग तंत्र को सक्रिय करती है, जो अलग-अलग ई-लैमिनेशन को अलग करता है और चुनता है, उन्हें स्लिबिन विंडो में डालता है,फिर एक interleaved पैटर्न में चुनता है और I-laminations डालता हैएक फोटोइलेक्ट्रिक सेंसर प्रत्येक लेमिनेशन की गणना करता है और सम्मिलन की पुष्टि करता है। पूर्व निर्धारित गिनती तक पहुंचने पर, मशीन स्वचालित रूप से रुक जाती है और पूरा होने का संकेत देती है।तैयार कोर को हटा दिया जाता है और अगले उत्पादन चरण के लिए तैयार है पूरे चक्र में प्रति कोर केवल कुछ सेकंड लगते हैं, जिसमें मैन्युअल लेमिनेशन हैंडलिंग की आवश्यकता नहीं होती है।

प्रमुख विनिर्देश

ईआई-66 मशीन की खासियत

✅मध्यम आकार के कोर के लिए अनुकूलित∙ फीडिंग मैगज़ीन, डालने की मरम्मत और स्लिबिन फिटिंग को विशेष रूप से ईआई-66 लेमिनेशन के लिए आयाम दिया गया है।यह समर्पित मॉडल एक ही कोर आकार के लंबे उत्पादन रनों में लगातार खिला और सम्मिलन प्रदर्शन बनाए रखता है.

✅एंटी-जेम लॉजिक के साथ फोटोइलेक्ट्रिक काउंटिंगप्रत्येक लेमिनेशन को एक उच्च गति फोटोइलेक्ट्रिक सेंसर द्वारा गिना जाता है। यदि कोई गलत फीड या जाम का पता चलता है, तो मशीन 0.5 सेकंड के भीतर स्वचालित रूप से बंद हो जाती है,डाई सेट या आंशिक रूप से ढेर कोर को नुकसान से बचाने के लिएइससे स्क्रैप दर 0.3 प्रतिशत से कम हो जाती है।

✅सीआरजीओ और सीआरएनजीओ दोहरी संगतता️ फीडिंग तंत्र 0.3 मिमी से 0.5 मिमी मोटाई के अनाज उन्मुख और गैर उन्मुख सिलिकॉन स्टील शीट दोनों को संभालता है,विभिन्न दक्षता और लागत लक्ष्यों के लिए मुख्य सामग्री चयन में निर्माताओं को लचीलापन देना.

✅उच्च चुंबकीय प्रदर्शन के लिए इंटरलीव्ड स्टैकिंगएक-एक करके ई और आई के बीच के पैटर्न से एक समान प्रवाह वितरण और न्यूनतम वायु अंतराल वाले कोर उत्पन्न होते हैं।जो मध्यम शक्ति वाले ट्रांसफार्मर के लिए महत्वपूर्ण है जहां कोर हानि सीधे दक्षता रेटिंग को प्रभावित करती है.

✅रेसिपी भंडारण के साथ पीएलसी टच स्क्रीनऑपरेटर विभिन्न उत्पादन बैचों के लिए स्टैकिंग पैरामीटर (लैमिनेशन की संख्या, गति, ठहराव समय) को सहेज और वापस ले सकते हैं। बैचों के बीच पैरामीटर परिवर्तन में 30 सेकंड से कम समय लगता है।

✅कार्यशाला लचीलापन के लिए कॉम्पैक्ट पदचिह्नलगभग 85 किलोग्राम की मशीन उत्पादन लाइन के भीतर स्थानांतरित करने के लिए पर्याप्त पोर्टेबल है। इसे मानक वायवीय आपूर्ति और एसी पावर से जोड़ा जाता है, जिसके लिए किसी विशेष नींव की आवश्यकता नहीं होती है।

आवेदन

EI-66 लेमिनेशन स्टैकिंग मशीन का व्यापक रूप से निम्नलिखित के उत्पादन में प्रयोग किया जाता हैः

• औद्योगिक नियंत्रण और बिजली आपूर्ति के लिए 50-200 VA पावर ट्रांसफार्मर

• मीटरिंग और सुरक्षा के लिए करंट ट्रांसफार्मर (CT) और वोल्टेज ट्रांसफार्मर (PT)

• एम्पलीफायरों और प्रसारण उपकरणों के लिए ऑडियो और आउटपुट ट्रांसफार्मर

• फिल्टर और पावर फैक्टर सुधार के लिए रिएक्टर और स्ट्रोक कोर

• विशेष विद्युत चुम्बकीय घटक जिन्हें ईआई-66 कोर स्टैकिंग की आवश्यकता होती है

अन्य ईआई आकारों (ईआई-28 से लेकर ईआई-133) के लिए कस्टम टूलींग अनुरोध पर उपलब्ध है, जिससे निर्माताओं को एकल प्लेटफॉर्म के साथ उत्पादन के दायरे का विस्तार करने में सक्षम बनाया जा सकता है।

बिक्री के बाद सहायता

प्रतिस्पर्धी मूल्य निर्धारण और सीई प्रमाणन के साथ सीधे कारखाने की आपूर्ति। हमने जीई वर्नोवा, ईटन,CATL, और चिंट इलेक्ट्रिक, जिनके उत्पाद 20 से अधिक देशों में निर्यात किए जाते हैं। 1-15 कार्य दिवसों के भीतर डिलीवरी। व्यापक बिक्री के बाद पैकेज में वीडियो के माध्यम से स्थापना मार्गदर्शन शामिल है,दूरस्थ पीएलसी पैरामीटर समर्थन, स्पेयर पार्ट्स की आपूर्ति, और डिलीवरी की तारीख से 12 महीने की वारंटी।
