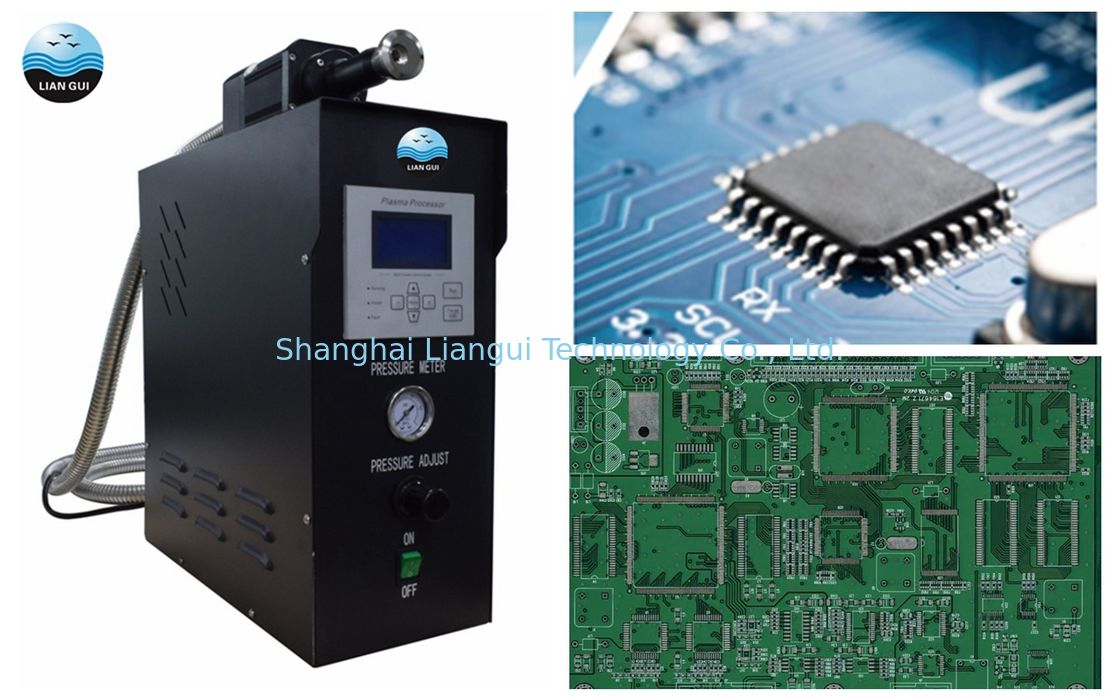

सेमीकंडक्टर ऑप्टोइलेक्ट्रॉनिक और पीसीबी सर्किट बोर्डों के लिए प्लाज्मा भूतल उपचार उपकरण

सेमीकंडक्टर ऑप्टोइलेक्ट्रॉनिक और पीसीबी सर्किट बोर्ड भूतल उपचार उपकरण

1. उत्पाद परिचय

वायुमंडलीय प्लाज्मा सफाई मशीन प्लाज्मा जनरेटर, गैस संदेश प्रणाली और प्लाज्मा स्प्रे बंदूक से बना है। वायुमंडलीय प्लाज्मा सफाई मशीन विद्युत ऊर्जा पर निर्भर करती है, उच्च वोल्टेज, उच्च आवृत्ति ऊर्जा का उत्पादन करती है। ये ऊर्जा सक्रिय और नियंत्रित चमक निर्वहन में कम तापमान प्लाज्मा उत्पन्न करती हैं। नोजल स्टील ट्यूब, और प्लाज्मा को संपीड़न स्थान की मदद से उपचारित सतह पर छिड़का जाता है, जिसके परिणामस्वरूप उपचारित सतह पर संबंधित भौतिक और रासायनिक परिवर्तन होते हैं। उपचारित वस्तु की सतह को साफ किया जाता है, तेल, योजक और अन्य सामग्री हटा दिए जाते हैं, और सतह स्थैतिक बिजली समाप्त हो जाती है। साथ ही, सतह को सक्रिय किया गया है, आसंजन में वृद्धि हुई है, उत्पाद बंधन, छिड़काव, छपाई और सीलिंग के लिए अनुकूल है।

2. विशेषताएँ

• जर्मन सर्किट प्रौद्योगिकी: आयातित उच्च वोल्टेज बिजली आपूर्ति सर्किट प्रौद्योगिकी, बेहतर सफाई प्रभाव सुनिश्चित करने के लिए उच्च घनत्व तटस्थ प्लाज्मा का उत्पादन करती है
• उच्च गुणवत्ता वाले कोर घटक: स्प्रे बंदूक आयातित मिश्र धातु सामग्री, उच्च तापमान प्रतिरोध, ऑक्सीकरण प्रतिरोध, लंबी सेवा जीवन को अपनाती है।
• नुकसान के बिना कम तापमान पर साफ करें: अल्ट्रा-कम तापमान की सफाई (50 ℃ के भीतर नियंत्रित की जा सकती है) उत्पाद की सतह को नुकसान नहीं पहुंचाएगी।
• व्यापक सुरक्षा संरक्षण: तापमान सुरक्षा संरक्षण, अधिभार संरक्षण, वायु दाब विकार संरक्षण, शॉर्ट सर्किट ब्रेक अलार्म सुरक्षा, सभी प्रकार के गलत संचालन संरक्षण के कार्य।

3. तकनीकी पैरामीटर:

4. स्थापना का प्रकार

                         inglestation प्लाज्मा प्रोसेसर डबल-स्टेशन प्लाज्मा प्रोसेसर

                 सुरक्षा कवर और निकास को उत्पादन लाइन पर ऑनलाइन अनुकूलित किया जा सकता है

5. प्लाज्मा सफाई का सिद्धांत

• प्लाज्मा का परिचय:

प्लाज्मा पदार्थ की एक तरह की मौजूदा अवस्था है।यह आमतौर पर किसी पदार्थ की ठोस, तरल और गैसीय अवस्थाओं के साथ जुड़ा होता है और इसे "पदार्थ की चौथी अवस्था" कहा जाता है।यह सामग्री सतह सक्रियण, नक़्क़ाशी, परिशोधन और अन्य प्रक्रियाओं के साथ-साथ भौतिक घर्षण गुणांक, आसंजन और हाइड्रोफिलिक और अन्य सतह गुणों के प्रयोजन के लिए प्लाज्मा उच्च-ऊर्जा कणों और भौतिक सतह भौतिक और रासायनिक प्रतिक्रिया का उपयोग कर सकता है। सुधार।

• प्लाज्मा का सफाई प्रभाव:

उपचारित सामग्री की सतह को रासायनिक और भौतिक रूप से प्लाज्मा और सामग्री की सतह से संपर्क करके साफ किया जाता है और सतह की चिकनाई में सुधार करने, नए रासायनिक कार्यात्मक समूह को प्रत्यारोपित करने और नक़्क़ाशी का एहसास करने के लिए प्लाज्मा सफाई तकनीक (कम तापमान प्लाज्मा विशेषताओं) का उपयोग करके प्रतिक्रिया की जाती है।

(1) भौतिक सतह के लिए सफाई और सक्रियण

(2) नया क्रियात्मक समूह बनाना - रासायनिक प्रभाव।

यदि प्रतिक्रियाशील गैस को विद्युत-निर्वहन गैस में पेश किया जाता है, तो सक्रिय सामग्री की सतह पर जटिल रासायनिक प्रतिक्रिया होगी।नए कार्यात्मक समूहों को पेश किया जाएगा, जैसे कि हाइड्रोकार्बिल, एमिडोजेन और कार्बोक्सिल, जो सभी सक्रिय समूह हैं और सामग्री की सतह की गतिविधि में काफी सुधार कर सकते हैं।

(3) प्लाज्मा नक़्क़ाशी।

प्लाज्मा नक़्क़ाशी का मतलब ठोस सतह पर चुने गए एक प्रकार की उचित गैस और पदार्थ के प्लाज्मा बनाकर उत्पन्न वाष्पशील गैसीय पदार्थ को हटाने की प्रक्रिया है।

प्लाज्मा नक़्क़ाशी तकनीक वास्तव में एक प्रकार की प्रतिक्रियाशील प्लाज्मा प्रक्रिया है।तथाकथित प्रत्यक्ष प्लाज्मा, जिसे प्रतिक्रियाशील आयन नक़्क़ाशी भी कहा जाता है, एक प्रकार का रूप है जिसके तहत प्लाज्मा को सीधे उकेरा जाता है।इसके मुख्य लाभों में उच्च नक़्क़ाशी दर और समता शामिल है।प्लाज्मा के तकनीकी पैरामीटर नक़्क़ाशी प्रभाव में महत्वपूर्ण भूमिका निभाते हैं।

6. प्लाज्मा सफाई प्रक्रिया:

7. प्लाज्मा सफाई के फायदे:

• यह पारंपरिक गीली सफाई तकनीक की जगह लेता है, और हरा और पर्यावरण के अनुकूल है (जिसमें कोई वीओसी नहीं है)।
• गैस प्रतिक्रिया माध्यम के रूप में कार्य करती है इसलिए संचालन लागत कम है (ऑक्सीजन)।
• आवेदन की विस्तृत श्रृंखला;उपचार वस्तु और आधार सामग्री को अलग करने की आवश्यकता नहीं है (सामग्री आरेख)।
• उच्च सफाई दक्षता और स्वचालन का एहसास करना आसान है।
• गंदगी को हटाते समय सामग्री की सतह के प्रदर्शन और चिपकने वाली शक्ति में सुधार करें।

8. प्लाज्मा उपचार से पहले और बाद की तुलना:

ठोस सामग्री की सतह पर तरल का संपर्क कोण सामग्री की सतह पर तरल की वेटेबिलिटी को मापने के लिए एक महत्वपूर्ण पैरामीटर है। यदि θ <90 °, ठोस सतह हाइड्रोफिलिक है, और कोण जितना छोटा होता है, उतनी ही बेहतर वेटेबिलिटी होती है;यदि θ>90°, ठोस सतह हाइड्रोफोबिक है।

प्रिंटिंग, कोटिंग, लैमिनेटिंग, वेल्डिंग और अन्य अनुप्रयोगों में डाइन वैल्यू का माप बहुत आम है।यह सामग्री की सतह को आसानी से बंधने की क्षमता को दर्शा सकता है।सामान्य तौर पर, डाइन का मान जितना अधिक होता है, सतह का दूसरी सामग्री के साथ जुड़ाव उतना ही बेहतर होता है।

9. सामान्य अनुप्रयोग:

बहुलक सामग्री का भूतल संशोधन सतह बंधन संपत्ति में सुधार करता है

इलेक्ट्रॉनिक घटकों के ऑक्साइड अवशेषों को हटाना, बंधन की गुणवत्ता में सुधार और बंधन प्रभाव को बढ़ाना।

ग्लास सबस्ट्रेट्स कार्बनिक प्रदूषकों को हटाते हैं

धातु की सतहों से तेल निकालना

ग्राफीन और अन्य पाउडर सफाई संशोधन

PDMS सरफेस एक्टिवेटेड बॉन्डिंग

10. कौलिटी एश्योरेंस और आफ्टर सेल सर्विसेज:

1 साल की वारंटी, यदि उपकरण वारंटी अवधि के दौरान विफल रहता है, तो आपूर्तिकर्ता को कर्मियों को अनुवर्ती कार्रवाई करने और समस्या निवारण तक निपटने की व्यवस्था करनी चाहिए।

1) उपकरण के साथ सहायक उपकरण और सूचना।

जब उपकरण वितरित किया जाता है, तो आपूर्तिकर्ता संचालन और रखरखाव मैनुअल सहित संचालन, कमीशनिंग और रखरखाव से संबंधित तकनीकी दस्तावेजों का एक पूरा सेट प्रदान करेगा। रखरखाव मैनुअल में सर्किट आरेख, गैस सर्किट आरेख और पाइपलाइन आरेख शामिल होना चाहिए।

2) स्थापना

साइट उपकरण स्थापना के लिए तैयार करने के लिए आवश्यक सभी विवरण प्रदान करें।

3) प्रशिक्षण

स्थापना के दौरान, प्रशिक्षण दूर से प्रदान किया जा सकता है, जिसमें सामान्य संचालन, मरम्मत और रखरखाव, टैंक की समस्याओं का विश्लेषण और आपातकालीन प्रक्रियाएं शामिल हैं।

4) उपयोग करने के लिए उपकरण वितरण और बिक्री के बाद तकनीकी सेवा

आपूर्तिकर्ता उपकरण की स्थापना, संचालन और रखरखाव के दस्तावेज और संचालन प्रशिक्षण के लिए तकनीकी सहायता प्रदान करेगा। साथ ही वारंटी की एक प्रति जो वारंटी की प्रभावी तिथि और कवरेज और विक्रेता के संपर्क व्यक्ति को दर्शाती है।
