SAEU3H ध्वनिक उत्सर्जन प्रणाली चार चैनल AE बोर्ड 16 बिट

SAEU3H ध्वनिक उत्सर्जन प्रणाली चार चैनल AE बोर्ड 16 बिट

उत्पाद का विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: QingCheng AE
प्रमाणन: CE
मॉडल संख्या: SAEU3H
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
QingCheng AE
प्रमाणन:
CE
मॉडल संख्या:
SAEU3H
चैनल मात्रा::
चार चैनल
मॉडल संख्या::
SAEU3H
अधिग्रहण सटीकता::
16 बिट
Input impedance::
50Ω
अधिग्रहण कार्ड की भंडारण क्षमता::
प्रत्येक अधिग्रहण कार्ड के लिए 1 जीबी
प्रमुखता देना:

High Light

प्रमुखता देना:

16 बिट्स ध्वनिक उत्सर्जन प्रणाली

,

चार चैनल ध्वनिक उत्सर्जन डिटेक्टर बोर्ड

,

SAEU3H ध्वनिक उत्सर्जन प्रणाली

ट्रेडिंग जानकारी
न्यूनतम आदेश मात्रा:
एक टुकड़ा
मूल्य:
negotiable
पैकेजिंग विवरण:
बाहरी पैकिंग आकार (एल * डब्ल्यू * एच मिमी): 270 * 230 * 70 गीगावॉट (केजी): 1.2 किलो पैकिंग तरीका: प्
प्रसव के समय:
दस दिन
भुगतान शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता:
30 टुकड़ा/टुकड़े प्रति माह
उत्पाद का वर्णन

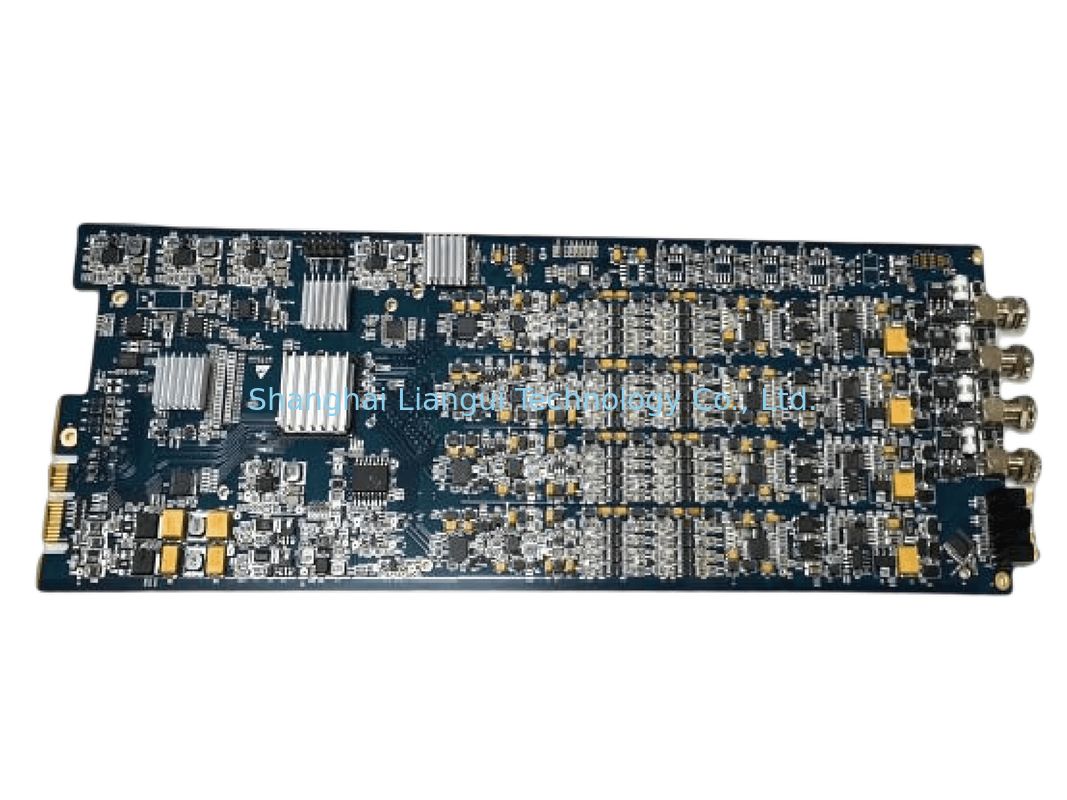

ध्वनिक उत्सर्जन अधिग्रहण और प्रसंस्करण बोर्ड





हम दो प्रकार के एई अधिग्रहण और प्रसंस्करण बोर्ड, मानक 4-चैनल एई बोर्ड और पूर्व-पैरामीटर का उत्पादन करते हैं



4-चैनल एई बोर्ड।दोनों AE बोर्ड SEAU3H चेसिस के अनुकूल हैं।और एई बोर्ड के विभिन्न संयोजन



के लिए चुना जा सकता हैविभिन्न आवश्यकताओं को पूरा करें।









मानक 4-चैनल एई बोर्ड



प्रति बोर्ड 4 चैनलों के डिजाइन को अपनाता है।प्रत्येक चैनल में 10M/S और 16bit का स्वतंत्र ADC होता है,



हाई-स्पीड एफपीजीए चिप सिग्नल प्रोसेसिंग, और 1 जीबी स्वतंत्र कैश कार्ड डेटा हानि सुनिश्चित करने के लिए।



अद्वितीय हार्डवेयर रीयल-टाइम डिजिटल फ़िल्टर, सिग्नल चौड़ाई को स्वतंत्र रूप से नियंत्रित करता है।





डानामिक रेंज
90 डीबी
मेजबान शोर <10 डीबी (लोड से मुक्त)
मैक्स।संकेत आयाम 100 डीबी

तरंग

नमूना अंक

मैक्स।128 के/चैनल

ट्रिगर मोड

दहलीज ट्रिगर, तुल्यकालन ट्रिगर,

पूर्व-पैरामीटर ट्रिगर, सर्वो ट्रिगर

एनालॉग फिल्टर

20kHz, 100kHz, 400kHz हाई-पास फ़िल्टर,

100kHz, 400kHz, 1200kHz लो-पास फिल्टर

डिजिटल फिल्टर 1 किलोहर्ट्ज़-2.5 मेगाहर्ट्ज

एई सिग्नल प्रोसेसिंग

प्रत्येक बोर्ड में AE फीचर पैरामीटर होते हैं

वास्तविक समय निष्कर्षण समारोह

शक्ति 5 वी डीसी

एई सिग्नल इनपुट रेंज

± 10V, सिग्नल इनपुट वोल्टेज रेंज समायोजित कर सकते हैं

नीचे ± 5V, ± 2V, ± 1V, ± 0.1V,

प्रतिक्रिया आवृत्ति 1kHz-2.5MHz
आउटपुट बिजली की आपूर्ति 28 वी या 5 वी या 0 वी
इनपुट उपस्थिति 50Ω
बिजली की खपत 10.5W (लगातार सैंपलिंग के लिए 4 चैनल)

एई पैरामीटर

आगमन का समय, एएमपी, गणना, उदय गणना,

अवधि, ऊर्जा, उदय समय, आरएमएस, एएसएल













पूर्व-पैरामीटर 4-चैनल एई बोर्ड





मानक 4-चैनल एई बोर्ड की तुलना में एक और बाहरी पैरामीटर अधिग्रहण चैनल है,



और इंटरफ़ेस एक 16-पिन LEMO पोर्ट है, जो बाहरी ± 10V वोल्टेज सिग्नल प्राप्त कर सकता है



और ध्वनिक उत्सर्जन संकेत तुल्यकालिक।यदि यह बोर्ड चुना जाता है, तो उसे बोर्ड पर कब्जा करने की जरूरत है



मानक 4-चैनल AE बोर्ड से पहले स्लॉट, और इसे EX-PARA बॉक्स के साथ उपयोग करने की आवश्यकता है।









पूर्व-पैरामीटर नमूनाकरण दर

12 एनालॉग पूर्व-पैरामीटर तक का समर्थन करता है

इनपुट चैनल, कुल नमूनाकरण दर 1M

पूर्व-पैरामीटर इनपुट रेंज ± 10 वी
आकार 300 मिमी x 100 मिमी
वज़न 186 जी
परिचालन तापमान -10 ℃ ~ 45 ℃
























कारखाना की जानकारी:



शंघाई Liangui प्रौद्योगिकी कं, लिमिटेड प्रौद्योगिकी के माध्यम से दुनिया की समृद्धि और विकास को बढ़ावा देने के लिए प्रतिबद्ध है, पर ध्यान केंद्रित कर रहा हैमैंबुद्धिमानइउपकरण औरएयूटमाटर समाधानउद्यमों की मदद करने के लिएसुधार करना जनसंपर्कउत्पादन प्रक्रियाऔरलागत कम करें.



हम एक बुद्धिमान उपकरण हैं औरएयूटोमेशन समाधानएकीकरण सेवा प्रदाता।हमारी कंपनी के पास एक पेशेवर विदेशी व्यापार बिक्री टीम और एक अनुभवी तकनीकी सहायता टीम है, हमारी टीम के काम के सिद्धांत ग्राहक पहले और तेज़ समाधान हैं।हमारे व्यापार दायरे में शामिल हैंएनडीटीटीतोंटिंग उपकरण, एकौस्टिकइउद्देश्यटीestingमैंउपकरणों, मैंऔद्योगिकआरओबोट,एमयांत्रिक औरइविद्युतीयइउपकरणवगैरह।



हमारा एन.डी.टीटटिंगविभाजनके अनुसंधान एवं विकास, उत्पादन, बिक्री और तकनीकी अनुप्रयोग सेवाओं में विशेषज्ञता प्राप्त हैएकौस्टिकइउद्देश्यटीestingमैंउपकरण,यूtrasonicएफकानूनडीवियोज्य,यूtrasonicटीhicknessजीaugeऔर अन्य परीक्षण उपकरण।हमारी आर एंड डी टीम में क्षमता हैसेंसर, इलेक्ट्रॉनिक मापन सॉफ्टवेयर और हार्डवेयर विकसित करना, हम भी अनुकूलित कर सकते हैंगैर मानकस्वचालित और रोबोटिक निरीक्षण उपकरणग्राहकों के लिए।हमारे उत्पादों में मुख्य रूप से इस्तेमाल कियाऔद्योगिक क्षेत्र(एयरोस्पेस, रेलवे, ऑटोमोटिव, ऑयल एंड गैस, मैन्युफैक्चरिंग, प्रोसेस इंडस्ट्री) औरविद्युत उत्पादन(नवीकरणीय, परमाणु, नए रिएक्टर, उन्नत रिएक्टर, अनुसंधान रिएक्टर, गैस संयुक्त, कोयला, सह उत्पादन)।



हमारा उद्देश्य हमेशा अपने ग्राहकों को उनकी जरूरतों को पूरा करने में मदद करना हैउच्च सुरक्षा मानकों, प्रस्ताव करनाकुशल निरीक्षण समाधानवैश्विक सेवाओं के आधार पर जोलागत कम करें और प्रक्रिया दक्षता में वृद्धि करें, निर्माणऔद्योगिक सुविधाएंऔरविद्युत उत्पादनसंचालित करने के लिएसुरक्षित रूप से, कुशलता सेऔरउत्कृष्ट.हमारे प्रमुख उत्पाद एई सिस्टम और उपकरण चीन, यूएसए, यूके, ब्राजील, इंडोनेशिया और इतने पर बेचे गए हैं, जो उत्कृष्ट प्रतिष्ठा के साथ दुनिया भर के ग्राहकों का विश्वास और समर्थन जीतते हैं।

SAEU3H ध्वनिक उत्सर्जन प्रणाली चार चैनल AE बोर्ड 16 बिट



पैकेजिंग और शिपिंग

SAEU3H ध्वनिक उत्सर्जन प्रणाली चार चैनल AE बोर्ड 16 बिट





प्रौद्योगिकी अनुप्रयोग:



पेट्रोकेमिकल उद्योग



बिजली उद्योग



सामग्री परीक्षण



असैनिक अभियंत्रण



एयरोस्पेस और विमानन उद्योग



धातु प्रसंस्करण



परिवहन उद्योग





सामान्य प्रश्न

1. मूल्य अवधि क्या है?
एफओबी गुआंगज़ौ।


2. वारंटी समय क्या है?
शिपमेंट की तारीख के 12 महीने बाद


3. डिलीवरी की तारीख क्या है?
100% टी / टी उन्नत भुगतान प्राप्त करने के 10-30 दिन बाद।


4. वारंटी समय से अधिक होने पर दोषपूर्ण भाग से कैसे निपटें?
ग्राहक हमारे परीक्षण और रखरखाव के लिए दोषपूर्ण भागों को वापस कर सकता है, सभी रसद शुल्क ग्राहक की लागत पर होना चाहिए।
