| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | QingCheng Ltd. |
| प्रमाणन: | CE |
| मॉडल संख्या: | पीए |

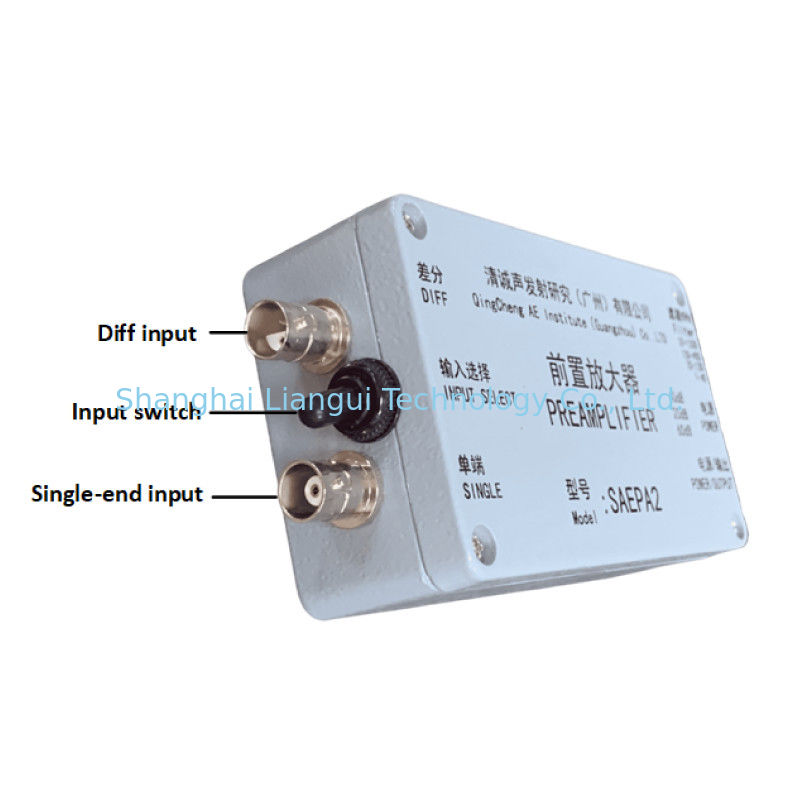

पीएएस ध्वनिक उत्सर्जन पूर्ववर्धक
उत्पाद का वर्णन:
1.PAS AE प्रीएम्पलीफायर सीरीज वाइडबैंड मॉडल हैं जो प्रत्येक कारखाने के लिए अधिकांश सामान्य सेंसर मॉडल और AE अधिग्रहण कार्ड के साथ मेल खा सकते हैं;
2. तीन गन गियर चुनने के लिएः 20/40/60dB;
3. दो इनपुट तरीके: एकल-अंत / अंतर;
4दो प्रकार के विद्युत आपूर्ति मोडः फैंटम विद्युत आपूर्ति, विद्युत आपूर्ति सिग्नल लाइन द्वारा की जाती है; या बाहरी विद्युत आपूर्ति से प्रत्यक्ष विद्युत आपूर्ति;
5निर्मित फिल्टर, प्रासंगिक आवृत्ति चार गियर में विभाजित हैं;
6विद्युत झटके और पुनर्प्राप्त करने योग्य विरोधी अवरोधक घटना के खिलाफ सुरक्षा क्षमता से सुसज्जित होना चाहिए;
7.AST (स्वचालित सेंसर परीक्षण) समारोह, सेंसरों के लिए परीक्षण संकेत संसाधन भेज सकते हैं (फाँटम बिजली की आपूर्ति की स्थिति में);
8धातु के गोले, विद्युत चुम्बकीय हस्तक्षेप ढाल, झटके प्रतिरोधी.
| तकनीकी विनिर्देश | |
| लाभ | 20/40/60dB |
| प्रतिक्रिया की आवृत्ति | 1.3kHz~1.2MHz |
| शोर | <24dB |
फ़िल्टर |
20kHz-1200kHz, 100kHz-400kHz 20kHz-120kHz 1kHz-40kHz |
| आउटपुट रेंज | ±10V(वीपीपी) |
| इनपुट क्षमतात्मक प्रतिक्रियाशीलता | 15pF |
| कामकाजी वोल्टेज | 24V-32V |
| स्वायत्तता | 50ओ |
| शांत धारा | 31 mA |
| अधिकतम धारा | 100 एमए |
| कामकाजी अस्थायी। | -20°C~+60°C |
| आकार | 110 मिमी×65 मिमी×37 मिमी |
| वजन | 300 ग्राम |
| सुरक्षा स्तर | IP65 |
| खोल सामग्री | कास्ट एल्यूमीनियम |
| कनेक्टर | बीएनसी |
नोट:1बिजली की आपूर्ति आउटपुट प्रतिबाधा के साथ एक अच्छा मैच होना चाहिए, अन्यथा यह लाभ का नेतृत्व करेगा पूर्ववर्धक को नाममात्र लाभ मूल्य से विचलित करने के लिए, जिसके परिणामस्वरूप संकेत आयाम विचलन होता है। 2यदि अन्य निर्माताओं के AE बोर्ड का चयन किया जाता है, तो एकपीपीएस प्रीएम्पलीफायर पावर सप्लाईआवश्यक है। 3. वायरिंग सही होनी चाहिए. निम्नलिखित तीन गलत संचालन से प्रीएम्पलीफायर को नुकसान हो सकता है: a. इनपुट वोल्टेज बिजली आपूर्ति की आवश्यकता से 25% अधिक है। b. पावर सप्लाई को सिग्नल इनपुट कनेक्टर से कनेक्ट करें। c. पावर सप्लाई के सकारात्मक और नकारात्मक टर्मिनल विपरीत रूप से जुड़े हुए हैं |
पीएएस प्रीएम्पलीफायर कनेक्शन आरेख:
1- मूल्य अवधि क्या है?
एफओबी गुआंगज़ौ.
2- गारंटी का समय क्या है?
शिपमेंट की तारीख से 12 महीने बाद
3- प्रसव की तारीख क्या है?
टी/टी भुगतान प्राप्त करने के 30-45 दिन बाद।
4अगर दोषपूर्ण भाग वारंटी समय से अधिक हो तो कैसे निपटें?
ग्राहक हमारे परीक्षण और रखरखाव के लिए दोषपूर्ण भागों को वापस कर सकता है, सभी रसद लागत और रखरखाव शुल्क ग्राहक की लागत पर होना चाहिए।
प्रदर्शन विशेषताएंः
● PAS प्रीएम्पलीफायर एक ब्रॉडबैंड यूनिवर्सल प्रकार है, जिसे विभिन्न निर्माताओं के अधिकांश सामान्य प्रकार के सेंसर और ध्वनिक उत्सर्जन अधिग्रहण कार्ड पर लागू किया जा सकता है;
● प्री-एम्प्री गेन में 20/40/60 डीबी के तीन विकल्प हैं;
● सिग्नल इनपुट के दो तरीके, सिंगल एंड/डिफरेंशियल
● दो प्रकार की बिजली आपूर्ति उपलब्ध हैः फैंटम बिजली आपूर्ति, जो सिग्नल लाइन द्वारा ले जाया जाता है और आपूर्ति की जाती है; या एक बाहरी बिजली आपूर्ति से प्रत्यक्ष बिजली आपूर्ति।
● अंतर्निहित फ़िल्टर, चयन के लिए संबंधित आवृत्ति को 4 गियर में विभाजित किया जाता है;
● इसमें विद्युत शॉक से बचाव करने की क्षमता है और अवरुद्ध होने की घटना से उबरने की क्षमता है;
● स्वचालित सेंसर परीक्षण (एएसटी) कार्य, जो सेंसर को एक परीक्षण संकेत स्रोत भेज सकता है (फैंटम पावर सप्लाई के मामले में);
● धातु का गोला, विद्युत चुम्बकीय हस्तक्षेप की सुरक्षा करता है, आघात प्रतिरोधी।
बुनियादी तकनीकी मापदंडः
लाभः 20/40/60 डीबी वैकल्पिक
प्रतिक्रिया आवृत्तिः 1.3kHz-1.2MHz
शोरः <24dB (40dB लाभ इनपुट टर्मिनल शॉर्टकट है)
अंतर्निहित फ़िल्टर: 20kHz-1200kHz, (20kHz-630kHz 60dB लाभ पर)
100kHz-400kHz
20kHz-120kHz
1kHz-40kHz से 4 रेंज
आउटपुट रेंजः ±10V (Vpp)
इनपुट कैपेसिटिव रिएक्टेंस: 15pF
कामकाजी वोल्टेजः 28V DC (24V-32V)
नाममात्र भारः 50Ω
स्थिर धाराः 35 एमए
अधिकतम आउटपुट करंटः 40 एमए
कार्य तापमानः -20°C+60°C
आकारः 110mm×65mm×37mm
सुरक्षा स्तरः IP65
शैल सामग्रीः कास्ट एल्यूमीनियम
इंटरफेस प्रकारः 2 बीएनसी (Q9) इंटरफेस, अंतर बीएनसी इंटरफेस, पावर इंटरफेस
पैकेजिंग शिपिंगः
अक्सर पूछे जाने वाले प्रश्न:
Q1: मूल्य अवधि क्या है?
A1: एफओबी शंघाई /गुआंगज़ौ /शेंज़ेन
प्रश्न 2: आपकी भुगतान शर्तें क्या हैं?
A2: टी/टी बैंक हस्तांतरण, अलीबाबा व्यापार आश्वासन आदि। सामान्यतः PO के साथ 50% जमा, शिपमेंट से पहले 50% शेष राशि।
प्रश्न 3: आपकी विशिष्ट वारंटी सेवा के बारे में क्या?
A3: हमारे सभी उत्पादों को एक साल की वारंटी अवधि के साथ प्रदान किया जाता है, बिक्री के बाद कॉल 24 घंटे एक दिन के लिए ड्यूटी पर हैं, और काम के दौरान तत्काल प्रतिक्रिया
Q4: क्या आप व्यापारिक कंपनी हैं या कारखाना?
ए 4: हम शंघाई, जियांगसू और गुआंग्डोंग में 5 कारखानों के साथ एक समूह कंपनी हैं। हमारी कंपनी में एक पेशेवर विदेशी व्यापार बिक्री टीम और एक अनुभवी तकनीकी सहायता टीम है।हम एक बुद्धिमान उपकरण और स्वचालन समाधान एकीकरण सेवा प्रदाता हैं.
Q5: क्या आप डिलीवरी से पहले अपने सभी सामानों की जांच करते हैं?
A5: हाँ,उपकरणों के प्रत्येक घटक को कारखाने छोड़ने से पहले सख्ती से जांचना चाहिए।
यदि आपके कोई अन्य प्रश्न हैं तो कृपया हमसे संपर्क करने में संकोच न करें।
