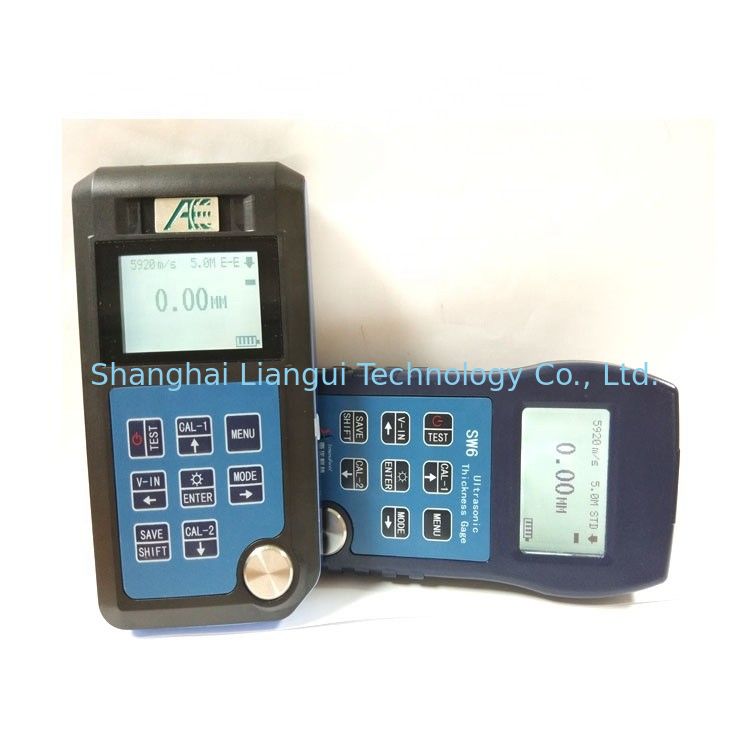

पोर्टेबल डिजिटल थ्रू-कोटिंग विभिन्न प्रकार की जांच अल्ट्रासोनिक मोटाई गेज के अनुकूल है
उत्पाद परिचय
अल्ट्रासोनिक तरंग के साथ मापने वाला अल्ट्रासोनिक मोटाई गेज, किसी भी सामग्री की मोटाई को मापने के लिए लागू होता है जिसमें अल्ट्रासोनिक तरंग को प्रेषित किया जा सकता है और दूसरे चेहरे से वापस परिलक्षित होता है।
गेज विभिन्न कार्य टुकड़ों जैसे बोर्ड की शीट और प्रसंस्करण भागों को त्वरित और सटीक माप प्रदान कर सकता है।गेज का एक अन्य महत्वपूर्ण अनुप्रयोग उत्पादन उपकरण में विभिन्न पाइपों और दबाव वाहिकाओं की निगरानी करना और उपयोग के दौरान पतलेपन की डिग्री की निगरानी करना है।इसका व्यापक रूप से पेट्रोलियम, रसायन, धातु विज्ञान, शिपिंग, एयरोस्पेस, विमानन और अन्य क्षेत्रों में उपयोग किया जा सकता है।
विशेष विवरण:
सामग्री ध्वनि गति: 509 ~ 18699m/s
माप सटीकता: ± (0.5% एच + 0.05) मिमी
सटीकता प्रदर्शित करें: 0.01 मिमी या 0.001 इंच
बैंडविड्थ प्राप्त करना: 1 मेगाहर्ट्ज ~ 10 मेगाहर्ट्ज (-3 डीबी)
पाइप माप की निचली सीमा: (जांच विन्यास के आधार पर)
Φ15mm×1.0mm (जांच: 7.5MHz, Φ6mm)
Φ10mm×1.2mm (जांच: 7.5MHz, Φ6mm)
मापने की आवृत्ति: 2 ~ 20 गुना / सेकंड (सेट किया जा सकता है)
शक्ति का स्रोत: 3VDC (दो AA क्षारीय बैटरी)
स्क्रीन डिस्प्ले: 128 × 64 डॉट मैट्रिक्स एलसीडी
काम के घंटे: 280 घंटे (स्वचालित मोड) 100 घंटे (बैकलाइट चालू)
लागू तापमान: -10 ℃ ~ 50 ℃ (कमरे का तापमान माप पर्यावरण)
-10 ℃ ~ 300 ℃ (उच्च तापमान माप वातावरण)
कार्य आर्द्रता: 20% ~ 90% आरएच
उपकरण का आकार: 136 (एल) मिमी × 72 (डब्ल्यू) मिमी × 20 (एच) मिमी
साधन वजन: 176g (बैटरी सहित)
निर्मित परीक्षण ब्लॉक मोटाई: 3 मिमी
पैरामीटर तालिका
|
नमूना
पैरामीटर |
SW3 | SW6/SW6U | SW7/SW7U |
SW7A |
| माप सीमा |
1.2 ~ 200 मिमी (स्टील, जांच अनुभागों के लिए लागू) |
0.65 ~ 500 मिमी (स्टील, जांच अनुभागों के लिए लागू) |
0.65 ~ 500 मिमी (स्टील, जांच अनुभागों के लिए लागू) |
0.65 ~ 500 मिमी (स्टील, जांच अनुभागों के लिए लागू) |
|
माप सीमा (कोटिंग मोड के माध्यम से) |
/ | / |
3 ~ 25 मिमी (स्टील, जांच अनुभागों के लिए लागू) |
3 ~ 50 मिमी (स्टील, जांच अनुभागों के लिए लागू) |
|
माप की निचली सीमा (सतह मोड) |
Φ15mm×1.0mm(7.5MHz,Φ6mm जांच) Φ10mm×1.2mm(7.5MHz,Φ6mm जांच) |
|||
| सटीकता प्रदर्शित करें | 0.1 मिमी / 0.01 इंच |
0.01 मिमी / 0.001 इंच या 0.1 मिमी / 0.01 इंच |
0.01 मिमी / 0.001 इंच या 0.1 मिमी / 0.01 इंच |
|
| सामग्री ध्वनि वेग | 509 ~ 18699 मी/से | |||
| माप की सटीकता | ± (0.5% एच + 0.05) मिमी (स्टील) | |||
| बैंडविड्थ प्राप्त करना | 1 मेगाहर्ट्ज ~ 10 मेगाहर्ट्ज (-3 डीबी) | |||
| माप आवृत्ति | 2 ~ 20 गुना / एस (सेटटेबल) | |||
| बिजली की आपूर्ति | 3VDC (दो AA क्षारीय बैटरी) | |||
| कार्य के घंटे | 280 घंटे (बैकलाइट स्वचालित), 100 घंटे (बैकलाइट चालू) | |||
| दिखाना | 128 × 64 डॉट मैट्रिक्स एलसीडी | |||
| समग्र आयाम | 136 (एल) × 72 (डब्ल्यू) × 20 (एच) मिमी | |||
